MySQL深入理解

InnoDB 数据读取

在InnoDB中, 数据会存储到磁盘上, 使用时候先将数据加载到内存select * from table1 where id=100读取某些记录时, InnoDB存储引擎不需要一条一条的把记录从磁盘上读出来.

  • InnoDB采取的方式是 : 将数据划分为若干个页, 以页作为磁盘和内存之间交互的基本单位, InnoDB中页的大小一般为16KB, 也就是说, 当需要从磁盘中读取数据时每一次最少将从磁盘中读取16KB的内容到内存中, 每一次最少也会把内存中的16KB内容写入到磁盘中.

  • 为什么要读取16KB: 计算机里有个著名的局部性原理

    1
    当一个数据被用到时,其附近的数据也通常会马上被使用。
    1
    show global status like 'innodb_page_size';   --可以通过这个命令查看到数据页的大小

为了尽量减少磁盘I/O,磁盘往往不是严格按需读取,而是每次都会预读,即使只需要一个字节,磁盘也会从这个位置开始,顺序向后读取一定长度的数据放入内存。 注:磁盘顺序读取的效率很高(不需要寻道时间,只需很少的旋转时间)

预读的长度一般为页(page)的整倍数(在许多操作系统中,页的大小通常为4k)。一般设置为16KB(这个16KB 可以自定义)

1
show global variables like '%datadir%';  --查看mysql存储数据的位置

页结构

页的本质就是一块16KB大小的存储空间。

InnoDB将不同功能的页划分为不同的类型,其中用于存放记录的页也称为数据页。


名称 中文名 占用空间大小 简单描述
File Header 文件头 38字节 描述页的信息
Page Header 页头 56字节 页的状态信息
Infimum + SupreMum 最小记录和最大记录 26字节 两个虚拟的行记录
User Records 用户记录 不确定 实际存储的行记录内容
Free Space 空闲空间 不确定 页中尚未使用的空间
Page Directory 页目录 不确定 页中的记录相对位置
File Trailer 文件结尾 8字节 结尾信

行格式

MySQL 行格式默认为 Dynamic

行格式有 Compact,Redundant,Dynamic和Compressed 四种

1
2
3
4
5
show table status like 'table_name'  #这条sql 可以查看行格式

CREATE TABLE table_name (列信息) ROW_FORMAT=行格式名称

ALTER TABLE table_name ROW_FORMAT=行格式名称

compact 行格式

格式如下


  • 变长字段长度列表 (按顺序存储每一行 varchar字符实际使用的长度)

    注:varchar(M),M代表最大能存多少个字符。( MySQL5.0.3以前是字节,以后就是字符)
    注:如果没有varchar字段,这个 变长字段长度列表可以去掉

  • NULL值列表
    compact行格式管理 可以为null的列表统一管理起来,如果表中没有允许存储null的列,null值列表就不存在。
    二进制列表为1时代表null,二进制列表为0时代表这一列不是null

    注:MySQL建议列属性尽量为NOT NULL 这样就没有null值列表了

    1
    NULL columns require additional space in the rowto record whether their values are NULL. For MyISAM tables, each NULL columntakes one bit extra, rounded up to the nearest byte.  ---来自mysql的官方文档
( 高性能mysql 4.1节里面有讲到。

但是,通常把可为NULL的列改为NOT NULL带来的性能提升比较小,所

以(调优时)没有必要首先在现有schema中查找并修改掉这种情况)

注: NULL值列表的大小 随着可为null的字段的个数而增加

1
2
3
4
5
6
create table sizetest(
test char(65535) not null,
) charset ='ascii' row_format=compact;

mysql一行最多是存 65535个字节
这一条sql会报错,由于test 是 varchar类型,而且不是not null 需要留长度给变长字段长度列表和null值列表
上面所说,一行一共可以存储65535个字节,但是其实一页只有 16KB (16384个字节) 这个导致一个行溢出,


image-20200114164422934

  • 记录头信息

    | 名称 | 大小(单位:bit) | 描述 |
    | :————: | :—————: | :———————————————————-: |
    | 预留位1 | 1 | 没有使用 |
    | 预留位2 | 1 | 没有使用 |
    | delete_mask | 1 | 标记该记录是否被删除 |
    | min_rec_mask | 1 | 标记该记录是否为B+树的非叶子节点中的最小记录 |
    | n_owned | 4 | 表示当前槽管理的记录数 |
    | heap_no | 13 | 表示当前记录在记录堆的位置信息 |
    | record_type | 3 | 表示当前记录的类型,0表示普通记录,1表示B+树非叶节点记录,2表示最小记录,3表示最大记录 |
    | next_record | 16 | 表示下一条记录的相对位置 |

  • 记录的真实数据 于其中的隐藏列

    ​ 隐藏列归类于记录的真实数据

    • row_id 行id
    • Transcation_id 6个字节 事务id (最近一次修改的事务id是哪个)
    • roll_pointer 7个字节 回滚指针

索引

假设我们插入学生表数据如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
create table s1
(
id int auto_increment primary key,
username varchar(255) null,
money int null
) engine = 'innodb';


INSERT INTO mysql_study.s1 (id, username, money) VALUES (1, '小明', 1002);
INSERT INTO mysql_study.s1 (id, username, money) VALUES (4, '小刚', 1233);
INSERT INTO mysql_study.s1 (id, username, money) VALUES (2, '小红', 1000);
INSERT INTO mysql_study.s1 (id, username, money) VALUES (3, '小芳', 2312);
INSERT INTO mysql_study.s1 (id, username, money) VALUES (5, '小刘', 1235);

使用 select * from s1 查询出来会自动按主键排序
1,小明,1002
2,小红,1000
3,小芳,2312
4,小刚,1233
5,小刘,1235
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
create table s2
(
id int auto_increment primary key,
username varchar(255) null,
money int null
) engine = 'MyISAM';


INSERT INTO mysql_study.s2 (id, username, money) VALUES (1, '小明', 1002);
INSERT INTO mysql_study.s2 (id, username, money) VALUES (4, '小刚', 1233);
INSERT INTO mysql_study.s2 (id, username, money) VALUES (2, '小红', 1000);
INSERT INTO mysql_study.s2 (id, username, money) VALUES (3, '小芳', 2312);
INSERT INTO mysql_study.s2 (id, username, money) VALUES (5, '小刘', 1235);


使用 select * from s1 查询出来不会自动按主键排序
1,小明,1002
4,小刚,1233
2,小红,1000
3,小芳,2312
5,小刘,1235

上数据发现,innodb的数据是会默认按id主键排序的。 这是由于mysql聚集索引的特性。

聚集索引

在一个 16KB 的数据页中 内含一个 Page Directory 页目录

这个页目录


单个放大来看是这样的。

简单一点画就是这样: 在单个 page 数据页中,用户数据的存放是有序的。单挑数据的行格式的头记录信息中,有一个next_record 字段记录着它的下一个行数据。 并且 page directory 类似有点类似skiplist跳表, 如果查询id 为5的数据,先比对 page directory 找到4,page directory 的4 指向到 id 为5 的数据。


  • 对于聚集索引而言:
    • 如果主键被定义了,那么主键为聚集索引的id
    • 如果没有主键,那么选取第一个唯一非空索引作为密集索引
    • 如果不满足以上条件,innodb中有一个隐藏列叫做 row_id 它是索引

这就引出一个面试题, 为何不用UUID 作为分布式ID的主键。

1
2
1. MySQL官方有明确的建议主键要尽量越短越好[4],36个字符长度的UUID不符合要求。
2. 对MySQL索引不利:如果作为数据库主键,在InnoDB引擎下,UUID的无序性可能会引起数据位置频繁变动,严重影响性能。

https://tech.meituan.com/2017/04/21/mt-leaf.html

假设 主键占

B+ 树 高度为2的时候 可以存储 两万多条数据 高度为3 可以存储 两千万多条数据。

  • 聚集索引的 具体展现:

    1
    2
    3
    4
    5
    6
    7
    8
    9
    索引的所有节点都是一个数据页
    聚集索引的叶子节点存储真实的行数据,
    非叶子节点存储 主键+页号指针

    假设 一行数据 1kb 一个叶子节点16kb 主键bigint占8个字节,页号指针6个字节
    非叶子节点可以存储的kv对为 (16*1024/(8+6))=1170 个
    一个叶子节点 16kb/1kb = 16
    高度为2的B+树 存储 16*1170 =18720 个
    高度为3的B+树可存储 16*1170*1170 = 21902400 个


稀疏索引(辅助键索引)

稀疏索引: 稀疏缩影的叶子节点不存数据, 只存对应的索引值和主键。拿到对应的主键,去聚集索引中寻找具体的数据。


分聚集索引和稀疏索引的好处:

  • 这样如果更新了一个值就只需要更新 聚集索引 其他索引不用动

##

mysql事务实现原理

Innodb行格式中,存在有

  • 三个隐藏列

    • row_id 行id
    • Transcation_id 每次对某条记录进行改动时,都会把对应的事务id赋值给trx_id隐藏列。
    • roll_pointer 每次对某条记录进行改动时,这个隐藏列会存一个指针,可以通过这个指针找到该记 录修改前的信息。
  • 脏读、幻读、不可重复读的概念

    • 脏读 :所谓脏读是指一个事务中访问到了另外一个事务未提交的数据
    • 幻读: 一个事务读取2次,得到的记录条数不一致(第一次读取起来有3条数据 第二次读取起来有4条数据)
    • 不可重复读:一个事务读取同一条记录2次,得到的结果不一致
    • 幻读针对的是多行,不可重复读针对的是1行
  • ReadView

    ​ 对于使用Read uncommitted隔离级别的事务来说,直接读取记录的最新版本就好了,对于使用 SERIALIZABLE隔离级别的事务来说,使用加锁的方式来访问记录。对于使用READ COMMITTED和 REPEATABLE READ隔离级别的事务来说,就需要用到我们上边所说的版本链了,核心问题就是:需要判断一下 版本链中的哪个版本是当前事务可见的。

  • m_ids ReadView 里面有一个 m_ids 里面记录着活跃的还没有提交的活跃事务id m_ids:[200,199,198]

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27

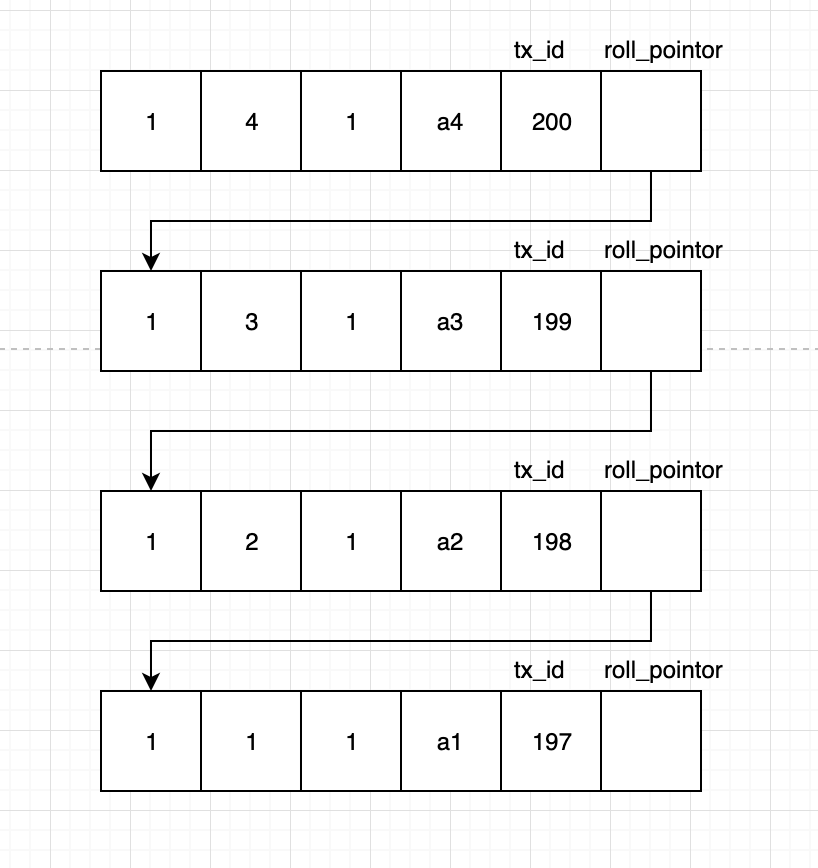

        按照下图而言,
    在Read Committed隔离级别下:
    1. 现在有一个事务A事务id为202,它来查询一条sql, m_ids里面有[200,199,198]。那么就会顺着版本链找下去,一直找到 197 这条事务,A事务就会将 tx_id为 197的事务给找出来。
    2. 现在假设 200这条事务已经commit了,那么200这条事务就不在m_ids里面了 m_ids变成[199,198], 按版本链直接读取到 tx_id 为200的事务,就好了

    read commit:
    A B
    1 1改为2
    1 2
    commit
    2



    可重复读:
    A B
    1 1改为2
    commit;
    1
    A事务第一次读取出来是 1
    B事务把1改为2,并且B提交了
    A再去读 还是 1

    在 Repeatable Read (可重复读)的隔离级别下:
    A事务会缓存第一次加载到的 m_ids 列表。直接读取第一次缓存的m_ids列表,进行读取。

    以上就是MVCC
![image.png](https://i.loli.net/2020/01/14/Q43oZfCMwdRSkXt.png)

undoLog与redoLog

undo log

undo log有两个作用:提供回滚和多个行版本控制(MVCC)。

在数据修改的时候,不仅记录了redo,还记录了相对应的undo,如果因为某些原因导致事务失败或回滚了,可以借助该undo进行回滚。

当前读和快照读

  • 当前读:select … lock in share mode; select … for update ; 加锁的增删改语句 update;delete;insert
  • 快照读:不加锁的非阻塞读,select

GAP锁 间隙锁

1
2
3
4
5
6
7
8
9
============== session1
begin;
select * from s1 where money =1000 for update ;
commit;

============== session2
begin;
INSERT INTO mysql_study.s1 ( username, money) VALUES ( 'Tom3', 1001);
commit;
  • read committed : 只会对查询出的数据进行加锁。 对于上条数据,由于read committed没有对 money为 1001的进行加锁

  • repeatable read:

    read committed级别下,这个不会被锁住。

    但是在 repeatable read 隔离级别下,这个insert会被锁住

再举个例子
1
select * from test_innodb_lock

image-20200518115642259

1
2
3
session1:  update test_innodb_lock set b='0629' where a >1 and a <6

session2: insert into test_innodb_lock values(2,'2000') #session2会被 session1阻塞,session1执行完成后,才会之心session2

结果如下:

image-20200518115406957

什么是间隙锁

当我们使用范围条件而不是相等条件检索数据时,并且请求共享或者排它锁 类似update操作, innoDB会给符合条件的已有数据记录的索引项加锁,对于剑指在条件氛围内胆并不存在的记录,叫做“间隙(GAP)”

InnoDB也会对这个间隙加锁,这种锁机制就是所谓的间隙锁 (Next-key锁)

危害

因为Query过程会锁定范围内的所有的索引值,即使这个键值并不存在。

间隙锁缺点: 间隙锁会锁定整个范围内的所有键值, 造成锁定的时候无法插入锁定键值范围内的任何数据。某些场景下可能对性能有较大危害

注: 这也是为何公司会将数据进行逻辑删除,而不会真的删除一行数据。

MySQL InnoDB支持三种行锁定方式:
  • 行锁(Record Lock):锁直接加在索引记录上面,锁住的是key。

  • 间隙锁(Gap Lock):锁定索引记录间隙,确保索引记录的间隙不变。间隙锁是针对事务隔离级别为可重复读或以上级别而已的。

  • Next-Key Lock :行锁和间隙锁组合起来就叫Next-Key Lock。
